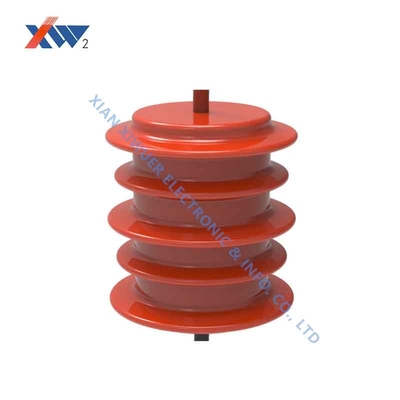

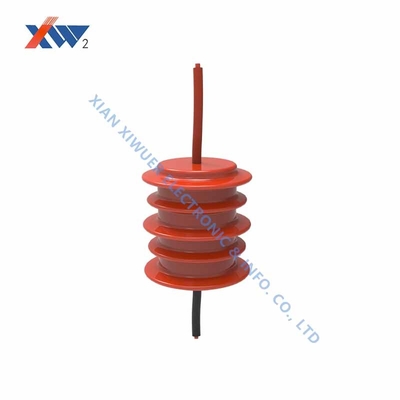

OEM 12KV Capacitive Voltage Detector Metering Circuit Breaker Transformer

OEM / ODM 10KV / 12KV Phase Sequence Metering Transformer yang digunakan dalam lemari jaringan cincin, pemutus sirkuit

pengantar

Pengukur tegangan kapasitif dan trafo proteksi adalah trafo elektronik yang dirancang sesuai dengan prinsip tegangan pembagi kapasitansi, yang banyak digunakan dalam set peralatan lengkap seperti sakelar pada kolom 12KV, lemari jaringan cincin, pemutus sirkuit, dll., untuk digunakan sebagai fungsi pengukuran tegangan urutan fasa.

Parameter listrik

• Akurasi rasio waktu-variasi tegangan 8~12KV: 3P;

• Peringkat rasio tegangan urutan fase: 10/√3 KV /3,25/√3 V

• Akurasi rasio waktu-variasi tegangan 8~12KV: 0,5;

• Suhu tahan lingkungan: -40 °C ~ +70 °C;

• Frekuensi terukur: 50HZ;

• Nilai beban: 5.1MΏ;

• Tegangan pengenal sistem: 10KV/12KV;

• Debit sebagian: 5 PC

• Menahan tegangan: 42KV AC selama dua menit;

• Kejutan petir: 75KV masing-masing 15 kali;

• Frekuensi daya: 48KV/1 menit

kami

Prinsip Listrik

1. Rangkaian produk ini didasarkan pada prinsip pembagian tegangan kapasitif.Sekelompok kapasitor ditanamkan di setiap transformator pada saat yang sama, dan transformator digunakan untuk mengukur;
2. Gabungkan ketiga transformator bersama-sama sebagai fungsi pengukuran tiga fase;
3. Seperti yang ditunjukkan pada diagram rangkaian produk, Ua, Ub, Uc adalah pengukuran tiga fase, kapasitor tegangan rendah telah dibangun di dalam transformator, dan output sinyal eksternal dapat dihubungkan langsung (kawat terlindung dua inti, satu inti adalah grounding, dan yang lainnya adalah signal.output)

kami

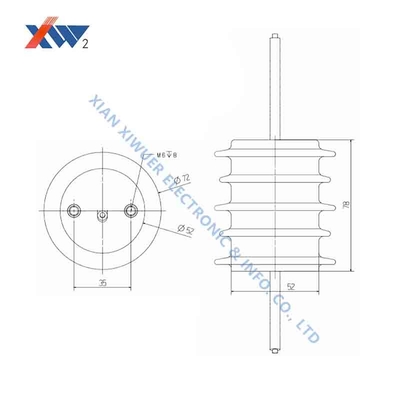

1. Diameter: 78mm;Tinggi: 120mm;
2. Sisi input tegangan tinggi: sekrup M8 * 8mm;
3. Sisi keluaran tegangan rendah: 1 grounding dan 2 sekrup pemasangan: M10*12.5mm;Sekrup sinyal urutan nol dan urutan fase: M6 * 6mm;4, kedalaman gudang: 8.5mm
