300-500 PTC NTC Termistor untuk Perlindungan Pemegang Kartu IC MZ21 04BE

Tempat asal XIAN, Tiongkok
Nama merek QingZhu
Sertifikasi Reach,Rohs
Nomor model MZ21-04BE (300-500)
Kuantitas min Order 1000 buah
Harga dapat dinegosiasikan
Kemasan rincian Karton
Waktu pengiriman 7 sampai 10 hari
Syarat-syarat pembayaran L/C, T/T
Menyediakan kemampuan 100.000.000 pcs setahun

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Aplikasi Elektronik, Produk Elektronik Jenis Pemasok Pabrikan asli, ODM
Merek dagang XIWUER Tegangan Maksimum (V) 270
Rentang resistansi nominal pada 25 Rn (Ω) 300~500 Dimensi (mm) 5.5*W5.2
Menyoroti

500 Termistor PTC NTC

,

Termistor PTC NTC MZ21 04BE

,

300 ntc ptc termistor

Tinggalkan pesan
Deskripsi Produk

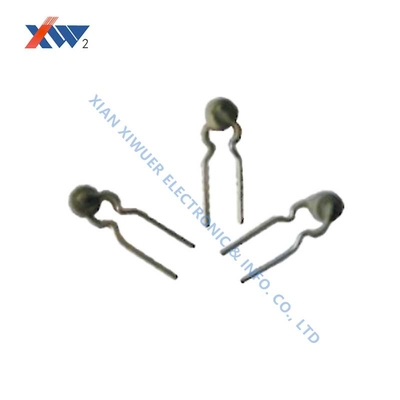

MZ21 04BE (300-500) Termistor pelindung pemegang kartu IC meter elektronik



Aplikasi perlindungan pemegang kartu IC termistor PTC



Prinsip perlindungan



Gambar 3-4 Gambar 3-5 Perlindungan pemegang kartu IC terutama untuk mencegah penggunaan yang tidak normal dari bayonet meter watt-jam elektronik prabayar dan untuk menahan listrik statis eksternal, sambaran petir, listrik kuat, korsleting yang tidak disengaja, dan serangan lainnya.Pada saat yang sama, meningkatkan kemampuan membaca dan menulis kartu IC dan memperpanjang masa pakai kartu IC dan meja kartu.



300-500 PTC NTC Termistor untuk Perlindungan Pemegang Kartu IC MZ21 04BE 0



Aplikasi perlindungan pemegang kartu IC parameter teknis termistor PTC



Model Tegangan Maksimum (V) Nilai Arus (mA) Saklar Arus (mA) Rentang resistansi nominal pada 25 Rn (Ω) Beralih Suhu (℃) Dimensi (mm)

maks

W maks
MZ21-05BD (30-60) 245 30 120 30-60 80±5 6.5 5.5
MZ21-05BD500M 245 30 115 50±20% 80±5 6.5 5.5
MZ21-05BD560M 245 30 115 56±20% 80±5 6.5 5.5
MZ21-04BE (300-500) 270 10 25 300-500 70±5 5.5 5.2

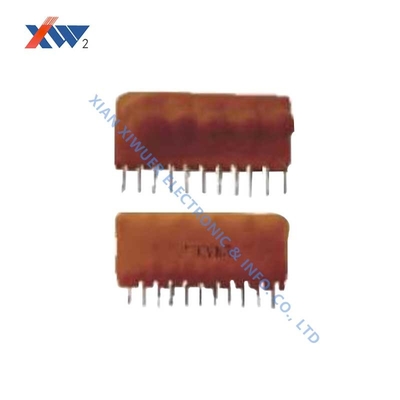

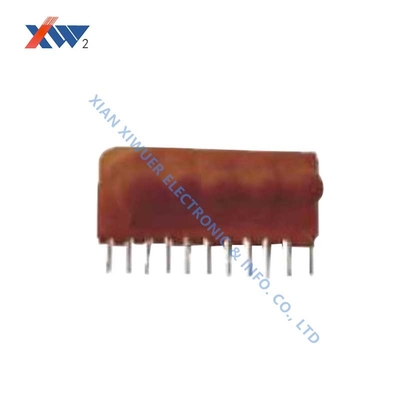

Modul PTC aplikasi perlindungan pemegang kartu IC



Catatan

  • 1-2,2-3,3-4,4-5,5-6,6-7,7-8,8-9,9-10,10-11 Pitch setiap pin adalah 3.0±0.1mm.
  • Deskripsi timah: 2468.10 pin adalah pin input, 1357.9 adalah pin output yang sesuai, dan 11 pin adalah terminal GND.
  • Spesifikasi khusus dapat disesuaikan sesuai dengan kebutuhan pelanggan (sesuai dengan ukuran bayonet kartu IC dengan kapasitas beban, tentukan parameter teknis komponen)

300-500 PTC NTC Termistor untuk Perlindungan Pemegang Kartu IC MZ21 04BE 1

Aplikasi perlindungan pemegang kartu IC parameter teknis modul PTC



Model Rentang Regulasi (V)

Rentang resistensi (Ω)

Beralih Suhu (℃)

Jarak Timbal (mm) Diameter kawat (mm) Ukuran modul (maks.) panjang x lebar x tinggi (mmxmmxmm)
R 1-2 ( ±5%) R(±5%)

Tc1-2

(±5%)

Tc

(±5%)

PTCMK4-05BD(30-60)/04BE(300-500) 5,6±5% 30-60 300-500 80 70 3.0±0.1 0,6 ± 0,5 33.5x13.0x8.5
PTCMK4-05BD(30-60)/04BE(300-500)-A 6.8±15%/5.6V±5% 30-60 300-500 80 70 3.0±0.1 0,6 ± 0,5 33.5x13.0x8.5
PTCMK5-05BD(30-60)/04BE(300-500) 5,6±5% 30-60 300-500 80 70 3.0±0.1 0,6 ± 0,5 33.5x13.0x8.5
PTCMK5-05BD(30-60)/04BE(300-500)-A 6.8±15%/5.6V±5% 30-60 300-500 80 70 3.0±0.1 0,6 ± 0,5 33,5 x 13,0 x 8,5
PTCMK6-05BD(30-60)/04BE(300-500) 5,6±5% 30-60 300-500 80 70 3.0±0.1 0,6 ± 0,5 37,5 x 13,0 x 8,5
PTCMK6-05BD(30-60)/04BE(300-500)-A 6.8±15%/5.6V±5% 30-60 300-500 80 70 3.0±0.1 0,6 ± 0,5 37,5 x 13,0x8,5


Tindakan pencegahan


R: Menunjukkan resistansi termistor selain pin 1-2 (seperti resistansi termistor antara pin 3-4 5-6 7-8 9-10)
Tc : Menunjukkan suhu switching termistor kecuali pin 1-2 (seperti suhu switching termistor antara pin 3-4 5-6 7-8 9-10) Tabel di atas adalah spesifikasi yang umum digunakan pelanggan existing, bisa juga dibuat sesuai dengan kebutuhan pelanggan
