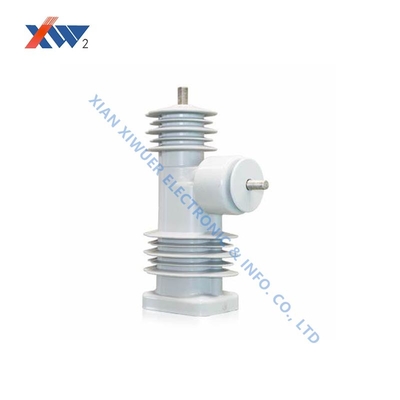

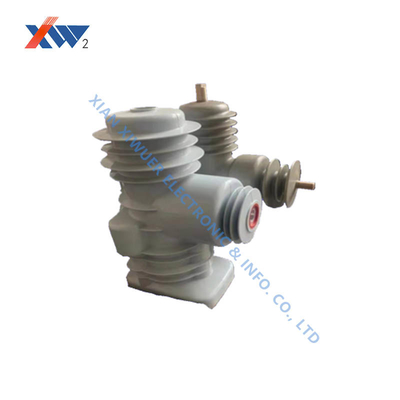

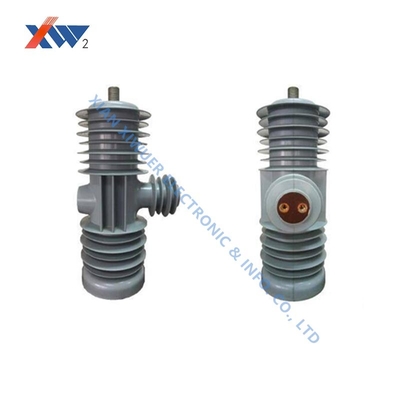

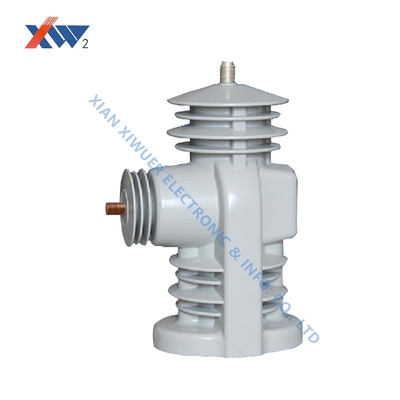

15 / 27kV tertanam tiang outdoor Recloser Epoxy Pole Unit Keandalan Tinggi Dan Umur Panjang

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNilai Tegangan Maksimum (Ur)(kV rms) | Tiang tertanam luar ruangan 15kv/27kv | Jangkauan suhu operasi | -40°C hingga +60°C |
---|---|---|---|
Frekuensi Nominal | 50/60Hz | Tingkat isolasi frekuensi daya tahan Umum | 50/60kv 1 menit |
sisi beban sensor tegangan | akurasi ±0,5%. | Pelepasan Sebagian | <3PC @ 9,85kV/17,5kV |
Menyoroti | Unit Epoxy Pole yang tertanam,Unit Epoxy Pole Outdoor Recloser |
15/27 kVtiang tertanamSensor daya unit tiang penutup luar sensor tegangan nominal untuk sistem tiga fase hingga 27kVmaximum
Fitur
- Unit tiang rekloser ini mengadopsi teknologi tiang tertanam, botol vakum terkapsul untuk gangguan kesalahan, resin epoksi, dan karet silikon untuk isolasi.
- Mekanisme yang dioperasikan secara magnetik dikombinasikan dengan mekanisme pegas opsional memungkinkan operasi CLOSE dan TRIP ketika baterai habis selama batas waktu.Ini ditandai untuk sistem tiga fase sampai 27kV maksimum800A terus menerus dan 20kA mengganggu maksimum.
- Sensor daya, sensor tegangan, dan CT multi-ratio terkapas di dalam setiap tiang memberikan sinyal dan pembacaan yang diperlukan untuk beberapa anameter perlindungan,juga siap untuk realisasi otomatisasi di masa depan.
Dimensi produk / struktur internal

Parameter teknis
Artikel | 15kV | 27kV |
Tegangan maksimum nominal (Ur) ((kV rms) | 15 | 27 |
Tingkat isolasi frekuensi daya tahan Umum (kV) 1 menit | 50 | 60 |
Tegangan tahan impuls (BIL) (kVp) Umum untuk ECAP-I | 110 | 125/150 |
Frekuensi nominal (fr) (Hz) | 50 / 60 | |
Pemberhentian Sebagian | 3 pC @ 9,85 kV | 3 pC @ 17,5 kV |
Kisaran suhu operasi | -40°C sampai +60°C | |
Kelembaban relatif | 0-100% | |
Ketinggian maksimum di atas permukaan laut | 1000 | |
Kelas polusi | IV | |
Nomer arus konstan (Ir) (A rms) | 800 | |
Nomer daya tahan jangka pendek (Ik) (kA rms) | 16 | 16 |
Durasi nominal sirkuit pendek (fr) (s) | 3 | |
Daya tahan arus puncak nominal (Ip) (kA) | 41.6 | 41.6 |
Nomer arus pembuatan asimetris (Ima) (kA Peak) | 41.6 | 41.6 |
Urutan operasi nominal (maksimal) | O-0.3s-CO-1.8s-CO-1.8s-CO | |
Nomer arus pemutus pengisian jalur (Il) (A rms) | 5 | 5 |
Nominal kabel pengisian arus terputus (Ic) (A rms) | 25 | 40 |
Rangkaian operasi mekanik (C-O) (M2) | 10 000 | |
Daya tahan listrik nominal | ||
15-20% rating gangguan X/R=4 | 88 | 88 |
45-50% rating gangguan X/R=8 | 112 | 112 |
Peringkat gangguan 100% X/R=17 | 32 | 32 |
Sensor daya | 5 ~ 10VA (per fase) | |
sisi beban sensor tegangan | Keakuratan ± 0,5% | |
sisi sumber sensor tegangan | Keakuratan ± 0,5% | |
Rasio transformer arus | 1000:1 (bisa disesuaikan) | |
Keakuratan Transformator Arus | ± 0,5% saat arus < 10 Ir | |
Kehidupan desain | 20 tahun | |
Media dielektrik | resin epoksi / karet silikon | |
VI produsen | Eaton / lainnya |
