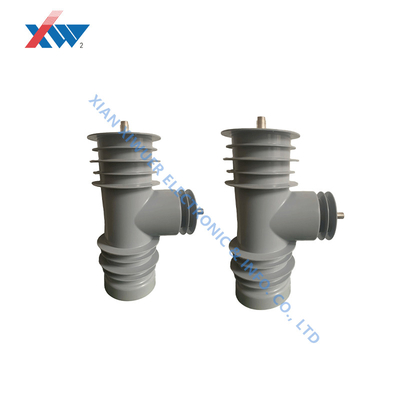

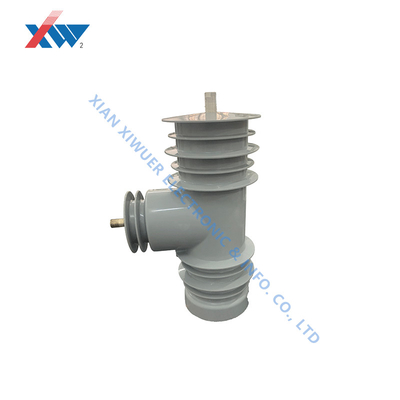

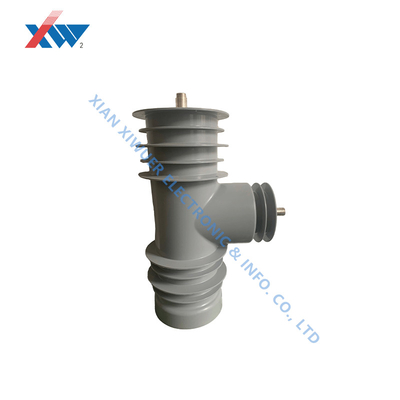

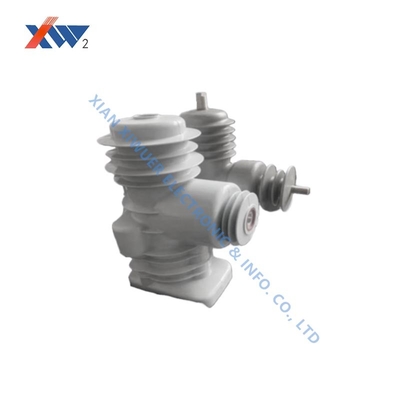

Outdoor Embedded 15kv Auto Circuit Recloser Peralatan listrik terisolasi Untuk pemutus sirkuit otomatis 3 fase

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNilai Tegangan Maksimum (Ur)(kV rms) | 15kv | Tegangan tahan impuls (BIL) (kVp) Umum untuk ECAP-I | 110 |
---|---|---|---|
Frekuensi Nominal | 50Hz | Ketinggian maksimum di atas permukaan laut | 1000 |
Kehidupan | 20 tahun | Pelepasan Sebagian | 3PC @ 9,85kV |
Menyoroti | 3 Fase Type Auto Circuit Recloser,Outdoor Embed otomatis sirkuit recloser,Isolasi Pengunci ulang sirkuit listrik otomatis |
Peralatan listrik terisolasi 15kv auto circuit recloser yang digunakan untuk pemutus sirkuit otomatis tipe 3 fase tiang tertanam luar
Fitur
- Ini mengadopsi teknologi embedding tiang, menggunakan botol vakum pot untuk gangguan kesalahan, dan terisolasi oleh resin epoksi dan karet silikon.
- Mekanisme penggerak magnetik dikombinasikan dengan mekanisme pegas opsional memungkinkan penghentian dan operasi trip ketika baterai habis dalam tanggal kedaluwarsa.Sistem tiga fase ditandai untuk tegangan hingga 27kV, arus terus sampai 800A dan arus putus sampai 20kA.
Aplikasi
Digunakan untuk pemutus sirkuit otomatis.
Parameter teknis
Artikel | 15kV | 27kV |
Tegangan maksimum nominal (Ur) ((kV rms) | 15 | 27 |
Tingkat isolasi frekuensi daya tahan Umum (kV) 1 menit | 50 | 60 |
Tegangan tahan impuls (BIL) (kVp) Umum untuk ECAP-I | 110 | 125/150 |
Frekuensi nominal (fr) (Hz) | 50 / 60 | |
Pemberhentian Sebagian | 3 pC @ 9,85 kV | 3 pC @ 17,5 kV |
Kisaran suhu operasi | -40°C sampai +60°C | |
Kelembaban relatif | 0-100% | |
Ketinggian maksimum di atas permukaan laut | 1000 | |
Kelas polusi | IV | |
Nomer arus konstan (Ir) (A rms) | 800 | |
Nomer daya tahan jangka pendek (Ik) (kA rms) | 16 | 16 |
Durasi nominal sirkuit pendek (fr) (s) | 3 | |
Daya tahan arus puncak nominal (Ip) (kA) | 41.6 | 41.6 |
Nomer arus pembuatan asimetris (Ima) (kA Peak) | 41.6 | 41.6 |
Urutan operasi nominal (maksimal) | O-0.3s-CO-1.8s-CO-1.8s-CO | |
Nomer arus pemutus pengisian jalur (Il) (A rms) | 5 | 5 |
Nominal kabel pengisian arus terputus (Ic) (A rms) | 25 | 40 |
Rangkaian operasi mekanik (C-O) (M2) | 10 000 | |
Daya tahan listrik nominal | ||
15-20% rating gangguan X/R=4 | 88 | 88 |
45-50% rating gangguan X/R=8 | 112 | 112 |
Peringkat gangguan 100% X/R=17 | 32 | 32 |
Sensor daya | 5 ~ 10VA (per fase) | |
sisi beban sensor tegangan | Keakuratan ± 0,5% | |
sisi sumber sensor tegangan | Keakuratan ± 0,5% | |
Rasio transformer arus | 1000:1 (bisa disesuaikan) | |
Keakuratan Transformator Arus | ± 0,5% saat arus < 10 Ir | |
Kehidupan desain | 20 tahun | |
Media dielektrik | resin epoksi / karet silikon | |
VI produsen | lainnya |
Dimensi produk / struktur internal
