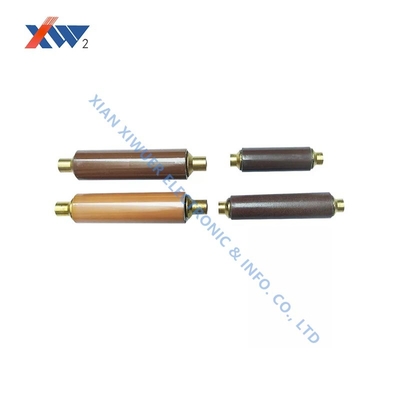

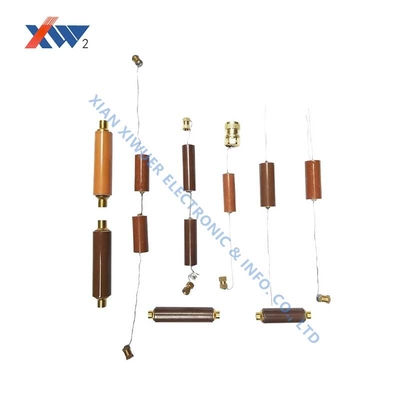

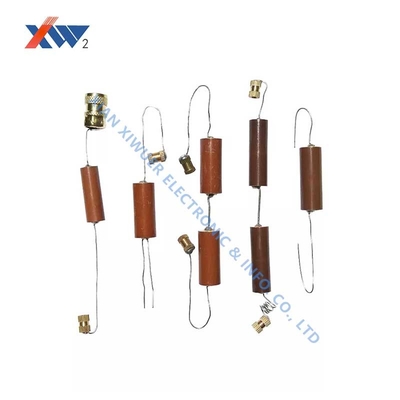

Batang Inti Kapasitor Keramik Tegangan Tinggi 24kV 50pF
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Rated Voltage | 24kv 50pF | Nominal Capacitance(pF) | 50pF |
|---|---|---|---|
| Nominal Capacitance RangeTest Frequency1kHz+20%TestVoltage | 1V+0.2V:45~50 | Withstand Voltage(In the insulating oil) | 70kVAC/5min |
| Partial Discharge | 26.4kVAC≤10pC | Lightning Impulse kV1.2/5μs | 125 |
| Menyoroti | Kondensator Keramik Tegangan Tinggi 24KV,Batang inti kapasitor keramik 50pF,Kapasitor tegangan tinggi dengan garansi |
||
Anda dapat mencentang produk yang Anda butuhkan dan berkomunikasi dengan kami di papan pesan.
Deskripsi Produk
Batang Inti Kapasitor Keramik Tegangan Tinggi 24kV 50pF
Spesifikasi Teknis
| Atribut | Nilai |
|---|---|
| Tegangan Terukur | 24kV 50pF |
| Kapasitansi Nominal (pF) | 50pF |
| Rentang Kapasitansi Nominal Frekuensi Uji: 1kHz+20% Tegangan Uji |
1V+0.2V:45~50 |
| Tegangan Tahan (Dalam minyak isolasi) | 70kVAC/5min |
| Pelepasan Sebagian | 26.4kVAC≤10pC |
| Impuls Petir kV1.2/5μs | 125 |
Fitur Utama
- Tegangan Terukur: 24kVAC
- Kapasitansi Nominal: 50pF
- Rentang Kapasitansi Nominal: 45~50 pada frekuensi uji 1kHz+20%
- Tegangan Tahan: 70kVAC/5min dalam minyak isolasi
- Pelepasan Sebagian: ≤10pC pada 26.4kVAC
- Impuls Petir: 125kV (1.2/5μs)
Area Aplikasi
Pemutus Sirkuit Vakum (Inti Pemutus Sirkuit): Batang inti keramik metalisasi (berbasis alumina) digunakan untuk memproduksi rongga pemutus vakum, memberikan penyegelan kedap udara dan isolasi listrik untuk pemutusan arus tegangan tinggi. Aplikasi termasuk pemutus sirkuit pertambangan dan sistem proteksi generator.
Perangkat Tampilan Langsung: Digunakan dalam sistem tenaga 10kV-40.5kV untuk memberikan indikasi real-time status konduktor tegangan tinggi, pemutus sirkuit (tipe SF6 dan vakum), penangkal petir, dan transformator instrumen, memastikan keselamatan operator.
Parameter Khas: Rentang kapasitansi dari 10pF-230pF (misalnya, 90pF pada 24kV), dengan tegangan tahan 68kV (frekuensi daya) dan 125kV (impuls petir).
Petunjuk Penggunaan
- Pelepasan sebagian tidak boleh melebihi 5pC pada 1,1 kali tegangan terukur kecuali ditentukan lain
- Sesuai dengan standar DL/T538-2006 (Perangkat Indikasi Kehadiran Tegangan Tinggi)
- Dimensi khusus tersedia berdasarkan permintaan
- Lindungi produk dari kerusakan, kelembaban, dan kontaminasi
- Sesuai dengan standar JBT10305-2001 (Kondisi teknis untuk isolator pasca bahan organik dalam peralatan tegangan tinggi 3.6kV-40.5kV)
Untuk instalasi di bawah 100 meter atau di daerah dataran tinggi, harap sebutkan dalam catatan pesanan.
