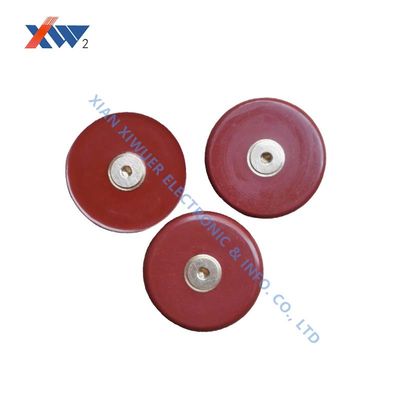

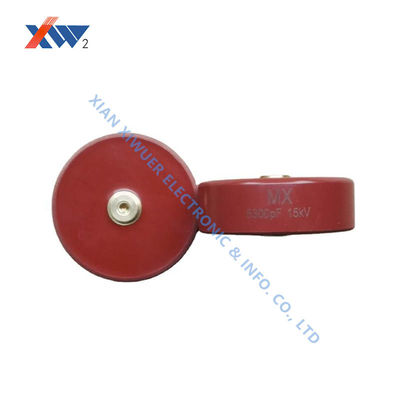

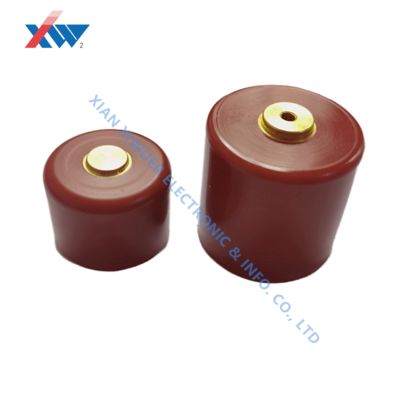

Kondensator Genggam Pintu Tegangan Tinggi yang Disesuaikan untuk Pengukuran dan Aplikasi Pulsa UHV dengan Spesifikasi 20kV-2000pF 30kV-1000pF 40kV-150pF
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Menyoroti | 20kV-2000pF Kondensator Genggaman Pintu Tegangan Tinggi,30kV-1000pF HV Kapasitor Genggam Pintu,40kV-150pF Kapasitor Keramik Genggam Pintu |
||
|---|---|---|---|
Deskripsi Produk
Solusi yang disesuaikan - Pengukuran UHV dan Aplikasi Pulsa: Kondensator Genggam Pintu Tegangan Tinggi
Spesifikasi Teknis
| Tidak, tidak. | Spesifikasi | Dissipasi | Tegangan tahan | Resistensi isolasi | Dimensi ((mm) | ||||
| 1 | 20kV-2000pF |
¥0.0040 |
1.5Ur●1 menit |
¥1,0×105MΩ |
D | H | L | D | M |
| 2 | 20kV-10000pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20kV-18000pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30kV-1000pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30kV-2700pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30kV-12000pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40kV-150pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40kV-500pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40kV-7500pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40kV-10000pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50kV-1000pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50kV-1000pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50kV-5600pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60kV-1500pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60kV-3000pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100kV-500pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100kV-2000pF | 51 | 32 | 35 | 16 | 5 | |||
| 18 | Tipe isolasi 100kV-1500pF | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150kV-820pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200kV-600pF | 50 | 90 | 94 | 16 | 5 | |||
Aplikasi Pengukuran dan Pulsa UHV
Jaringan listrik UHV (Ultra-High Voltage) dan pengukuran daya pulsa menempatkan tuntutan ekstrim pada pemisah tegangan:
- Pembagi tegangan transmisi DC membutuhkan kapasitor dengan resistensi isolasi yang sangat tinggi (≥105MΩ) untuk menekan drift akibat kebocoran DC.
- Pembagi tegangan lonjakan membutuhkan respons nanodetik dan induktansi rendah untuk secara akurat menangkap gelombang petir penuh (1.2/50μs) atau gelombang terpotong (2-5μs).
Dengan menggunakan kapasitor gantungan pintu yang disesuaikan (misalnya, tegangan 500kV, 500pF ±5%, ESL <15nH), pembagi tegangan seri ZSRCF dapat mencapai akurasi pengukuran AC ±1,5% dan DC ±0,5%,mengganti voltmeter elektrostatik tegangan tinggi.
