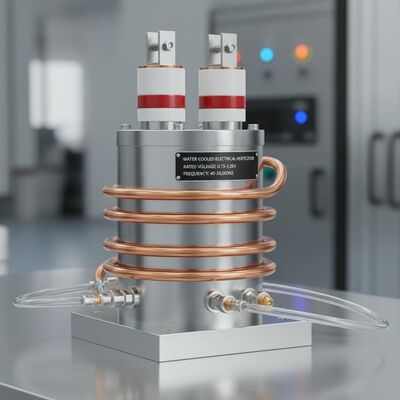

Kapasitor Pemanas Listrik Berpendingin Air dengan Tegangan Terukur 0,75-1,2kV dan Frekuensi 40-24.000Hz untuk Aplikasi Tegangan Tinggi

• Penyimpangan kapasitansi: ±10%. Rasio nilai kapasitansi maksimum dan minimum untuk setiap fase dan kelompok tidak boleh melebihi 1.1.
• Kerugian Dielektrik Tangent tanδ (untuk dielektrik film penuh) pada tegangan nominal Un dan 20°C:
  • Un ≤ 1kV: tanδ ≤ 0.0015
  • Un > 1kV: tanδ ≤ 0.0012
• Kekuatan isolasi: Tahan tegangan uji frekuensi daya 1kV selama 1 menit antara terminal dan rumah.
• Suhu masuk air pendingin tidak boleh melebihi 30°C.
  • Untuk kondensator dengan Qn ≤ 1000 kvar, aliran air ≥ 4 L/min
  • Untuk kondensator dengan Qn ≥ 1000 kvar, aliran air ≥ 6 L/min
• Tekanan kerja jangka panjang (tidak lebih dari 4 jam dalam 24 jam) tidak boleh melebihi 1,1 Un.
• Listrik operasi jangka panjang (termasuk arus harmonik) tidak boleh melebihi 1,35 In.
• Instalasi dalam ruangan, dengan ketinggian tidak lebih dari 1000m.
• Suhu udara sekitar di lokasi instalasi dan operasi tidak boleh melebihi 50°C.
• Situs pemasangan bebas dari getaran mekanis yang parah, gas/uap berbahaya, dan debu eksplosif.
• RWM dan RFM pendingin air, kapasitor pemanas listrik film penuh sesuai dengan JB71

Terutama digunakan dalam sistem daya AC yang dapat dikendalikan atau disesuaikan dengan tegangan nominal tidak lebih dari 3,6 kV dan frekuensi berkisar dari 40 hingga 24.000 Hz.Dirancang khusus untuk meningkatkan faktor daya dalam pemanasan induksi, mesin peleburan dan pengaduk, atau peralatan pengecoran, serta aplikasi serupa.

Kondensator pemanas listrik terdiri dari komponen utama berikut:

• Inti:Inti terdiri dari beberapa elemen paralel. Setiap elemen kondensator terbungkus dari kertas kondensator (dielectric) dan konduktor aluminium (plates).Satu piring dilas ke pipa air pendingin, yang terhubung ke tongkat pengetatan atau lempeng pengetatan di penutup, berfungsi sebagai terminal keseluruhan untuk lempeng tersebut.
• Pelat kedua terisolasi dari casing. Ia terhubung ke busbar melalui pelat penghubung dan dibawa keluar melalui lengan porselen di penutup.
• Casing:Casing ini berbentuk persegi panjang dengan lug angkat yang dilas di kedua sisi untuk penanganan.

• Kondensator harus dipasang tanpa getaran.asalkan bahan tidak mudah terbakar membentuk dinding partisi padat di sekitar kondensator atau kondensator ditempatkan di lemari logam terpisah.
• Untuk mencegah kerusakan pada pipa air pendingin kondensator, suhu lingkungan di lokasi instalasi tidak boleh turun di bawah ± 2 °C.
• Kondensator harus dipasang secara vertikal (pembungkus porselen menghadap ke atas).Menjaga jarak minimal 20 mm antara kondensator.
• Sambungan antara pipa air pendingin kapasitor dan antara pipa air pendingin dan pipa sumber air harus menggunakan selang karet fleksibel.tapi tidak lebih dari tiga kondensatorPipa pembuangan tidak boleh ditutupi dan harus ditempatkan di tempat yang mudah diamati untuk memantau pembuangan air setiap saat.
• Suhu air pendingin di inlet tidak boleh melebihi +30°C, dan di outlet tidak boleh melebihi +35°C.
• Ketika menghubungkan beberapa pipa air pendingin dalam seri (tidak lebih dari tiga unit), atur tekanan air dan aliran air untuk mengatur perbedaan suhu antara air masuk dan air keluar,memastikan suhu outlet tidak melebihi +35°CTekanan di inlet air pendingin tidak boleh melebihi 4 atmosfer.
• Jika suplai air terputus karena kesalahan, segera lepaskan catu daya kondensator.benar-benar mengalirkan semua air dari pipa air pendingin.
• Ketika menggunakan beberapa terminal kelompok secara paralel pada kondensator, gunakan pelat koneksi fleksibel.Tidak dari setiap terminal kelompok individuLuas penampang plat penghubung tidak boleh kurang dari 2,5 cm2.
• Jika tegangan jalur melebihi tegangan nominal kondensator, sesuaikan jumlah kondensator yang terhubung secara berurutan atau sambungkan terminal kondensator yang beroperasi secara berurutan secara paralel.
