Perangkat Pelindung Lonjakan Modular Sistem TT TN 1 1 Sirkuit Penangkal Petir Saluran Listrik Fase Tunggal

Dirancang untuk sistem TT dan TN, perangkat pelindung lonjakan arus 1P+NPE ini menggunakan sirkuit 1+1 untuk melindungi jalur L-N dan N-PE pada tegangan 230V. Perangkat ini menangani arus pelepasan nominal 20kA dan maksimum 40kA, dengan perlindungan hingga 1.5kV dan respons 25ns. Unit rel DIN 35mm cocok untuk kabinet TN-S.

Ikhtisar Produk

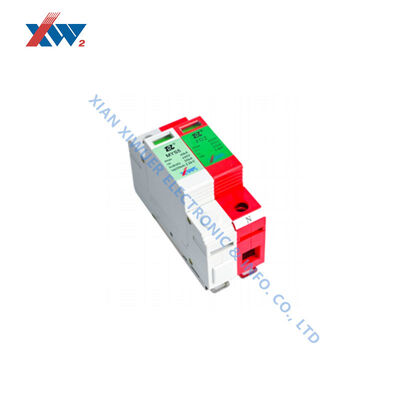

Perangkat Pelindung Lonjakan Arus (SPD) Seri MYS5-385/20-1P+NPE adalah perangkat perlindungan petir dan tegangan lebih berkinerja tinggi yang dirancang khusus untuk sistem distribusi daya tegangan rendah. Produk ini sepenuhnya mematuhi standar EN 61643-11 dan IEC 61643-11, diklasifikasikan sebagai perangkat pelindung lonjakan arus Kelas 2 / Kelas II (Tipe 2). Perangkat ini memiliki konfigurasi pengkabelan 1P+NPE dengan tegangan AC nominal 230V (50/60Hz). Perangkat ini secara efektif melindungi jalur L-N dan N-PE, sehingga cocok untuk sistem TN-S fase tunggal dan sistem grounding lainnya, memberikan penghalang perlindungan petir yang andal untuk peralatan hilir.

Kinerja Perlindungan Listrik Unggul

Dalam hal parameter kelistrikan inti, seri ini menunjukkan kemampuan pelepasan dan pembatasan tegangan yang luar biasa. Arus pelepasan nominal (In, 8/20μs) untuk jalur L-N dan N-PE mencapai hingga 20kA, dan arus pelepasan maksimum (Imax) mencapai 40kA, memungkinkannya untuk dengan mudah menahan lonjakan petir yang kuat atau dampak lonjakan jaringan listrik. Mengenai tingkat perlindungan tegangan, kutub L-N dikontrol pada ≤1.9kV, sementara kutub N-PE serendah ≤1.5kV, memastikan bahwa tegangan sisa ditekan dalam kisaran yang aman. Selain itu, produk ini memiliki waktu respons yang sangat cepat: ≤25ns untuk L-N dan ≤100ns untuk N-PE. Perangkat ini dengan cepat menghantarkan dan melepaskan muatan pada saat tegangan berlebih transien terjadi, melindungi peralatan sensitif.

Desain Fisik yang Kuat dan Adaptabilitas Lingkungan

Desain seri SPD ini sepenuhnya mempertimbangkan persyaratan pemasangan kotak distribusi industri dan sipil. Produk ini menggunakan pemasangan rel DIN standar 35mm (sesuai dengan EN 60715). Casing terbuat dari bahan termoplastik yang memenuhi peringkat tahan api UL 94 V-0, dengan tingkat perlindungan IP20, membuatnya cocok untuk pemasangan di dalam ruangan. Perangkat ini memiliki rentang suhu operasi yang luas dan dapat beroperasi secara stabil di lingkungan ekstrem dari -40°C hingga +70°C. Untuk pengkabelan, perangkat ini mendukung penampang konduktor dari 1.5mm² hingga 35mm² (kawat untai) / 25mm² (kawat fleksibel). Terminal menggunakan sekrup M5 dengan torsi yang direkomendasikan 3.0Nm±10%, dan dilengkapi dengan jendela indikator status operasi dan kesalahan dua warna hijau/merah yang jelas untuk inspeksi dan pemeliharaan rutin yang nyaman.

Pemantauan Cerdas dan Keunggulan Diferensiasi (Versi NS)

Seri ini menawarkan dua model opsional: versi standar (MYS5-385/20-1P+NPE) dan versi sinyal jarak jauh pintar (MYS5-385/20-1P+NPE (NS)). Keduanya sepenuhnya identik dalam parameter perlindungan petir inti, tetapi versi (NS) dilengkapi tambahan dengan terminal sinyal jarak jauh yang dilengkapi kontak sakelar mengambang. Antarmuka sinyal jarak jauh ini mendukung kapasitas sakelar AC 125VAC/1A dan kapasitas sakelar DC 30VDC/0.5A (penampang kawat penghubung: 0.2mm², sekrup M2, torsi 0.25Nm). Melalui fungsi sinyal jarak jauh ini, personel operasi dan pemeliharaan dapat secara jarak jauh mengirimkan status kesalahan SPD (seperti degradasi atau kegagalan) ke sistem pemantauan atau perangkat alarm, mencapai manajemen cerdas dan jarak jauh peralatan perlindungan petir. Hal ini sangat cocok untuk skenario dengan persyaratan keandalan sistem yang sangat tinggi, seperti stasiun pangkalan tanpa pengawasan dan kabinet kontrol otomatisasi industri.
